スイッチング電源 :POWER SUPPLY
汎用型の組み込み電源をオープンフレーム、ケース付きでラインナップ
定電圧電源ユニット
組み込み用の定電圧スイッチング電源を、オープンフレームやケース付きなど各種ご用意しております。またロットに応じて出力電圧のカスタムもご相談ください。
電源の特長
- Ta=50ºCまで負荷100%で使用可能（設置方向／入力電圧を問わず）
- 高効率91%（100W/24VでAC200Vの定格負荷時）
- 長寿命設計 Ta=50ºC時、設計寿命3年以上（定格負荷24時間稼働）
- 高信頼性の日本国内生産です
電源仕様
12V/24Vの基本仕様（オープンフレーム、ケースタイプ）です。
| タイプ | 100W/12V 標準 | 100W/12V カバー | 100W/24V 標準 | 100W/24V カバー |
|---|---|---|---|---|
| 外観 |  |
 |
|
|
| 入力電圧 | AC85V～AC264V単相 | AC85V～AC264V単相 | ||
| 効率AC100V/200V | 87%/89% | 89%/91% | ||
| 出力電力 | 100.8W | 100.8W | ||
| 出力電圧 | 12V | 24V | ||
| 出力電流 | 8.4A | 4.2A | ||
| 電圧可変範囲 | 10.8～13.2V | 21.6～26.4V | ||
| 過電流保護 | 定格電流の105%min.で動作、自動復帰 | 定格電流の105%min.で動作、自動復帰 | ||
| 過電圧保護 | 17V typ. | 31V typ. | ||
| 使用温度 | −10～50ºC | −10～40ºC | −10～50ºC | −10～40ºC |
| 仕様湿度 | 10～90%PH (結露無し) | 10～90%PH (結露無し) | ||
| 外形サイズW×H×D (端子台含まず) |
41×93×162mm | 41×95×162mm | 41×93×162mm | 41×95×162mm |
| 質量 | 420g typ. | 560g typ. | 420g typ. | 560g typ. |
| 冷却方法 | 自然冷却 | 自然冷却 | ||
オプション仕様
- 基板コーティング
- インターフェース（端子台垂直／コネクタ／ケーブル）
- リモートON／OFF
- 出力確認用のLED追加
適用規格
使用する機器に合わせて、電池パックの仕様を決めていきます。
- 安全規格
- 電気用品安全法 別表第八：1、2（102）準拠
- EMI規格
- 電気用品安全法 別表第十 第5章、CISPR22-B
- 高調波電流
- IEC61000-3-2 ClassA
- EMSイミュニティ
- 静電気試験 IEC61000-4-2準拠
- 雷サージ IEC61000-4-5準拠
その他の仕様
防水、防滴（IP67仕様）の100Wから150Wまでの定電流LEDドライバや、特殊な設置場所でも使用できるスリムタイプもございます。
IP67 100W
IP67 150W

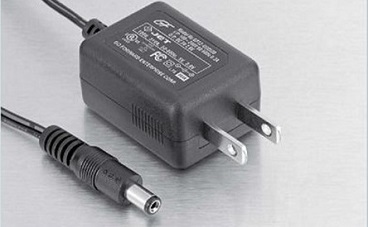

アダプター48W

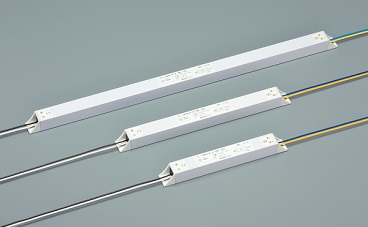

Slim Type Power supply 200W
Slim Type Power supply 300W
